6ES7155-5AA00-0AC0

SIMATIC ET 200MP - это универсальная модульная станция нового поколения для построения систем распределенного ввода-вывода на основе сетей PROFINET IO и PROFIBUS DP. Она имеет степень защиты IP20 и позволяет использовать в своем составе сигнальные, технологические и коммуникационные (PtP) модули, а также блоки питания программируемого контроллера S7-1500. Станция отличается кратчайшими временами циклов шины, позволяет получать минимальные времена отклика даже при работе с большими объемами данных и включает в свой состав:

• Интерфейсный модуль для подключения станции к сети PROFINET IO или PROFIBUS DP.

• До 31 модуля программируемого контроллера S7-1500.

Высокая производительность станции, ее модульная конструкция, широкий спектр периферийных модулей, высокая стойкость к электромагнитным и механическим воздействиям, работа с естественным охлаждением, удобство эксплуатации позволяют получать рентабельные решения для построения систем промышленной автоматизации различного назначения.

Основные характеристики:

• Компактные размеры.

• Удобство обслуживания и эксплуатации: - одинаковые 40-полюсные фронтальные соединители для всех типов сигнальных и технологических модулей шириной 35 мм; - одинаковые 40-полюсные фронтальные соединители для всех модулей шириной 25 мм; - использование профильной шины S7-1500 в качестве механической основы для размещения модулей станции, а также компонентов, ориентированных на установку на стандартную 35 мм профильную шину DIN;

• Широкий спектр модулей ввода-вывода дискретных и аналоговых сигналов, технологических и коммуникационных (CM PtP) модулей, системных блоков питания и блоков питания нагрузки, одинаковых для ET 200MP и S7-1500.

• Широкий набор поддерживаемых функций:

1) - встроенная системная диагностика, поддерживаемая станцией, контроллером S7-1500 и программным обеспечением TIA Portal.

2) - поддержка протокола MRP (Media Redundancy Protocol) для непосредственного подключения к реконфигурируемым кольцевым сетям PROFINET.

3) - поддержка функций идентификации и обслуживания I&M0…I&M3 для быстрой и однозначной идентификации различных электронных компонентов (заказной номер, серийный номер, версия встроенного программного обеспечения и т. д.)

4) - поддержка функций обновления встроенного программного обеспечения интерфейсного и всех периферийных модулей станции.

В сети PROFINET IO станция способна поддерживать функции общего прибора ввода-вывода и общих каналов ввода-вывода. В режиме общего прибора ввода-вывода станция предоставляет доступ к различным группам своих модулей со стороны до 4 контроллеров PROFINET IO. Поддержка функций общих каналов ввода-вывода позволяет получать доступ к одним и тем же или различным каналам ввода-вывода одного сигнального модуля со стороны до 4 контроллеров PROFINET IO. В дискретных модулях такой доступ осуществляется на уровне группы каналов. В аналоговых модулях такой доступ поддерживается на уровне отдельных каналов. При необходимости для подключения внешних цепей сигнальных модулей шириной 35 мм могут использоваться гибкие или модульные соединители SIMATIC TOP Connect.

Область применения 6ES7155-5AA00-0AC0

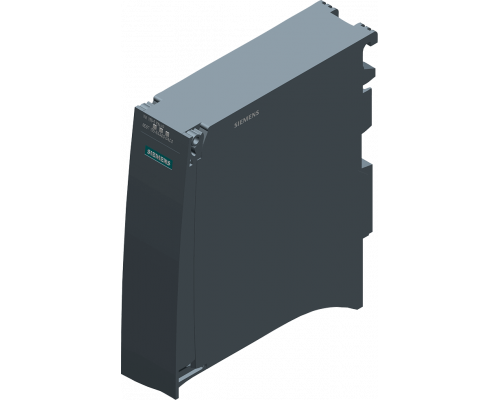

Интерфейсный модуль IM 155-5 PN ST позволяет подключать станцию ET 200MP к сети PROFINET и выполняет автономное управление обменом данными между модулями станции и контроллером PROFINET IO.

Дизайн 6ES7155-5AA00-0AC0

Интерфейсный модуль IM 155-5 PN ST устанавливается непосредственно на профильную шину S7-1500 и фиксируется в рабочем положении встроенным в корпус винтом. Модуль характеризуется следующими показателями:

• Диагностические светодиоды индикации наличия ошибок (Error) или нормальной работы (RUN) модуля, запроса на обслуживание (MAINT), процессов обмена данными через каждый коммуникационный порт.
• Подключение к сети PROFINET через два гнезда RJ45.
• Съемный терминальный блок для подключения внешней цепи питания =24 В.
• Защита от несанкционированного доступа с помощью замка и кабельной стяжки.

Обзор 6ES71555AA000AC0

• Интерфейсный модуль для подключения станции ET 200MP к сети PROFINET.
• Поддержка обмена данными между модулями станции и контроллером PROFINET IO.
• Встроенный 2-канальный коммутатор для непосредственного подключения к магистральным или кольцевым сетям.
• Обслуживание до 30 периферийных модулей станции.
• Кратчайшее время цикла шины 250 мкс.
• Поддержка изохронного режима.
• Поддержка приоритетного запуска до 12 модулей станции за 500 мкс.
• Поддержка протокола MRP, работа в реконфигурируемых кольцевых сетях PROFINET.
• Поддержка функций общего прибора ввода-вывода с обеспечением доступа к двум группам модулей станции со стороны двух контроллеров PROFINET IO (при конфигурировании с помощью GSD файла поддержка этой функции зависит от свойств используемых инструментальных средств)
• Работа без использования карты памяти, замена модуля без программатора с использованием LLDP.

Контроллеры SIMATIC S7-400 /-1500, Failsafe, SIPLUS, TDC 6ES7155-5AA00-0AC0

Контроллеры компании SIEMENS 6ES7155-5AA00-0AC0 — это блочные программируемые контроллеры, созданные для создания систем автоматизации средней и высокой степени сложности.

Модульная схема контроллера SIEMENS 6ES7155-5AA00-0AC0, широкий коммуникационный функционал, множество функций, поддерживаемых на уровне операционной системы, простота эксплуатации и обслуживания, Возможность применение структур локального и распределенного ввода/вывода, работа с естественной системой охлаждения предоставляют возможность получения рентабельных решений для создания схем автоматического контроля в разных областях промышленного производства.

Характеристика контроллеров СИМЕНС:

• Поиск неисправностей (встроенная);
• Информационная защищенность;
• Блочное строение, обеспечивающее широкий диапазон настроек;
• Уровень напряжения энергопитания устройства: 24В;
• Простота установки;
• Производительность;
• Большой диапазон встроенных возможностей.
