- ПроизводительSiemens
- Артикул7XT3300-0BA00
- Жизненный Цикл Продукта (PLM)PM300: Активный продукт
- Вес Нетто (Кг)6,200 Кг
- Группа Продукта1320
- Все характеристики
Описание на русском: ГЕНЕРАТОР ЧАСТОТЫ 20 ГЦ ДЛЯ 100% ЗАЩИТЫ ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ ГЕНЕРАТОР ЧАСТОТЫ 20 ГЦ СОЗДАЕТ НАПРЯЖЕНИЕ КВАДРАТНОЙ ВОЛНЫ 20 ГЦ С АМПЛИТУДОЙ ОКОЛО. 25V. ЭТО НАПРЯЖЕНИЕ ПОДКЛЮЧАЕТСЯ ЧЕРЕЗ ПОЛОСОВОЙ ФИЛЬТР И НАГРУЗОЧНЫЙ РЕЗИСТОР К ЦЕПИ СТАТОРА ГЕНЕРАТОРА. ГЕНЕРАТОР ЧАСТОТЫ ПОДКЛЮЧАЕТСЯ. (ТРЕХФАЗНЫЙ) К ТРАНСФОРМАТОРУ НАПРЯЖЕНИЯ. В КАЧЕСТВЕ АЛЬТЕРНАТИВЫ ВОЗМОЖНО ПИТАНИЕ ОТ СТАНЦИОННОЙ БАТАРЕИ (100, 220 В ПОСТ. ТОКА). МАКС. МОЩНОСТЬ КОНСУМПТА.ПРИМЕРНО.ОБРАБОТКА ИЗМЕРЕННЫХ ЗНАЧЕНИЙ 80VA БУДЕТ ВЫПОЛНЯТЬСЯ 7UM515 В КОРПУСЕ 7XP20 ДЛЯ
Описание на английском: 20 HZ FREQUENCY GENERATOR FOR EARTH FAULT 100% PROTECTION THE 20HZ FREQUENCY GENERATOR CREATES A 20HZ SQUARE WAVE VOLTAGE WITH AN AMPLITUDE OF APPROX. 25V. THIS VOLTAGE IS CONNECTED VIA BANDPASS AND A LOAD RESISTOR TO THE STATOR CIRCUIT OF THE GENERATOR. THE FREQUENCY GENERATOR IS CONNECT. (THREE PHASE) TO THE VOLTAGE TRANSFORMER. ALTERNATIVELY A POWER SUPPLY VIA THE STATION BATTERY(100,220V DC) IS POSSIB. MAX. POWER CONSUMPT.APPROX.80VA MEASUREMENT VALUE PROCESSING WILL DONE BY 7UM515 IN 7XP20 CASE FOR
Продукт
- Жизненный Цикл Продукта (PLM)PM300: Активный продукт
- Заказной Номер (Артикл)7XT3300-0BA00

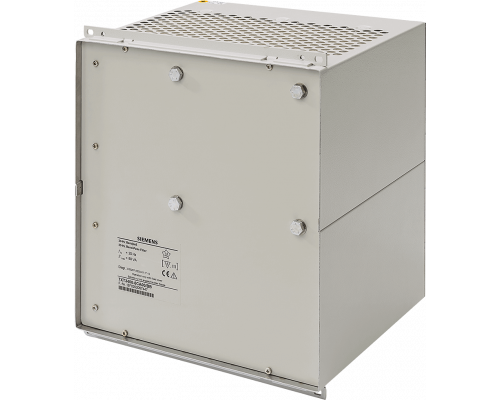

- Вид продуктов7XT33 - генератор 20 Гц для 100% защиты от замыканий статора на землю
- Описание Продуктачастотный генератор 20 Гц для защиты статора от ЗЗ 100 % Частотный генератор 20 Гц генерирует прямоуг. напр. 20 Гц с амплитудой около 25 В. Это напряжение через полосовой фильтр (7XT34) и нагрузочный резистор вводится в цепь статора генератора. Частотный генератор имеет 3-ф. подключение к трансф. напряж-я. в качестве альтерн. питание от станц. батареи (100,220 В DC) потребляемая мощность ок. 80 В·А обработка измеряемых величин устройством защиты 7UM515 в корпусе 7XP20 навесной монтаж на панели
Информация поставки
- Вес Нетто (Кг)6,200 Кг
- Единица Измерения УпаковкиCM
- Единицы Измерения1 шт.
- Количество в упаковке1
- Плановый срок отгрузки с завода (раб. дни)10 День
- Размеры Упаковки30,40 x 38,00 x 32,00
Дополнительная информация о продукте
- Группа Продукта1320
- Каталог IDPTD/EA
- Код группыU321
- Страна происхожденияГермания
- Товарный код85432000
Коммерческие данные
- Ценовая ГруппаR50 / B10
